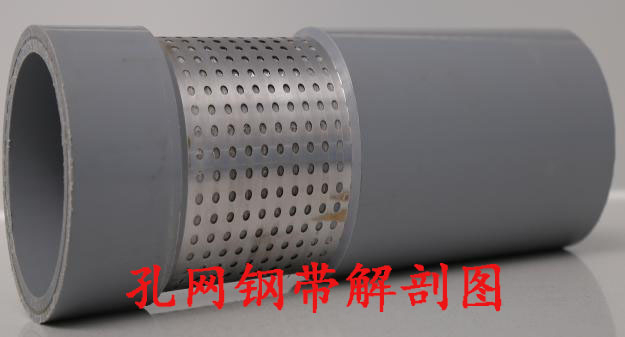

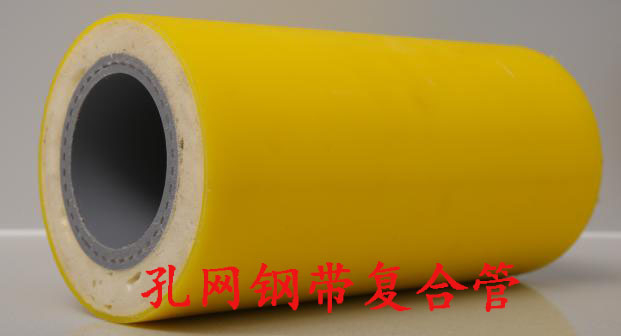

產品結構特點：新型供熱用孔網鋼帶耐熱聚乙烯鋼塑復合管道是以冷軋沖孔鋼帶焊接的孔網管為增強骨架，以耐熱聚乙烯為主體材料復合而成，孔網鋼管位于復合管道橫斷面的中間層，然后經過聚乙烯復合成型。由于引入了増強骨架管材的耐壓強度與耐熱性能都得到顯著提高，使管材的長期使用溫度可以達到90°C。獨特的結構可用作熱水輸送管道、二級供熱釆暖管道、空調管道。該產品在供熱上的成功應用引起了供暖供熱行業專家的高度重視，并于2018年頒布了標準《高密度聚乙烯外護管聚氨酯泡沫塑料預制直埋保溫鋼塑復合管》(GB/T 37263-2018)，為該產品在供熱行業的大面積推廣奠定了基礎。
隨著我們城市集中供熱的不斷發展，小區內的熱力系統的弊端已經開始逐步體現，其中大的問題就是小區內的地埋庭院管網越來越多的泄漏問題。目前庭院管網所用管材還是焊接鋼管，因?yàn)閮?nèi)外腐蝕導致管道泄漏，并有一發不可收拾的趨勢，進而整體集中供熱系統失水越來越多，熱電廠補水乏力，而且小區維修工程量逐步增大，最后庭院管網系統失效重新更換。
庭院管網管材現在設計使用均為焊接鋼管和螺旋鋼管，正常使用都有一個壽命周期，在二級供熱管網一般焊接鋼管壁厚低于2mm時就會發生多點滲漏，據多年觀察，焊接鋼管的合理壽命多為5?7年。但是受鋼管本身也因?yàn)橹圃旃に?、氧化反?yīng)導致的內部腐蝕、安裝環境等原因影響，往往達不到這個時間就開始滲漏，尤其是鋼管焊點的快速腐蝕難題。具體有以下幾點原因?qū)е逻@種情況發生：
（一）保溫層損壞或接頭保溫質量不好或漏做，地下水對鋼管外壁進行直接腐蝕，這將嚴重縮短管網壽命，安裝第三年就開始滲漏。
（二）施工方釆用的鋼管的質量不好導致的。壁厚下差太大，比如應該使用5mm壁厚管材，實際壁厚為4mm,管網正常壽命就縮減了1/3。另外劣質焊接鋼管，鋼帶壁厚不均勻，直縫焊口質量不合格，均會影響鋼管壽命。
（三）施工工程質量導致的管網辱命縮短，主要是焊口質量不合格。
對于我們目前的低溫直供熱網來講，一是失水率大將威脅到整體城市熱網運行的安全，熱電廠補水能力十分有限，全靠抽取地下水來維持，一旦補水不及時就會導致全面停運；二是事故率增多，増加了小區停網、維修，繼而發生用戶、物業公司以及熱力公司之間關于失水水費、停暖期間熱費、維修費等糾紛，鬧訪事件多次發生；三是庭院管網整體失效，重新建設不光是庭院管網的更換了，涉及到小區現有道路、綠化以及其他地埋市政管線的破壞與恢復，將需要大量的資金，這將加大小區住戶、物業的負擔，也給小區庭院環境造成極大的破壞。不久的將來隨著政府關于熱力公司服務范圍政策的調整，庭院管網的維護維修更換很可能變成供熱主管部門以及供熱企業的巨大負擔。
由于供熱用孔網鋼帶耐熱聚乙烯復合管是一種集鋼材與熱塑性塑料兩種材料于一身的新型管材，是耐熱聚乙烯管材的一種增強結構，所以它相對于鋼管、其他塑料管、復合管有以下優點:
①重量輕，運輸安裝方便快捷。
②保溫性能好，有效減少輸送介質熱量的散失。
③20%的事故是外單位施工' 重載車輛行駛在人行道上所致，80%的事故是管道及管件腐蝕所致。防止管道及管件腐蝕成了熱力管線需要著力解決的一個問題。地下水質中CI-離子含量、SO42-離子含量、HCO32-離子含量，尤其是CI-離子屬強腐蝕性介質。對于保溫不好的直埋金屬管道以及相關的金屬管件有很強的腐蝕性。供暖用孔網鋼帶耐熱聚乙烯復合管內外防腐，耐酸耐堿，可以消除每年管道除銹的維護費用和大幅降低管網的維修費用。
④使用壽命：由于良好的材質和耐腐蝕性可以使用不少于30年。由于管道材質、施工質量等原因，目前的預制保溫鋼管的使用壽命一般在8~10 年左右，其中二級管網的使用壽命會更短。因此孔網鋼塑復合供熱管道的使用壽命要遠遠長于鋼管，可大大節省建設資金及施工費用，相較鋼管5?7 倍的使用壽命，防止了多次施工、修補所造成的人力、物力、時間的浪費。
⑤供暖用孔網鋼帶耐熱聚乙烯復合管管道內壁比摩阻小，內壁的當量粗糙高度僅為鋼管（新鋼管）的3/10,流動阻力僅為鋼管的1%,同樣輸送壓力下，輸送能力提高30%~40%,同樣的流量時可以比鋼管采取更小的管材口徑，并且流量不會隨使用時間的增加而減小，這將節省了大量的二次投資與運行費用。

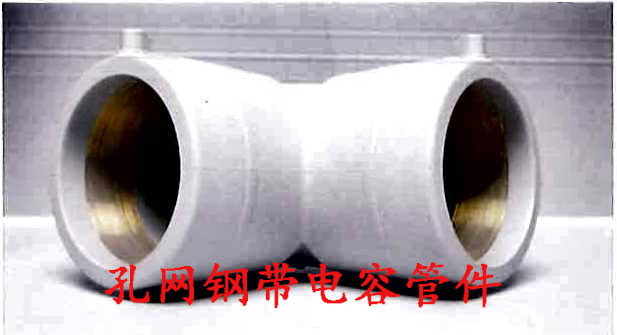

⑥相對于鋼管供暖用孔網鋼帶耐熱聚乙烯復合管施工、安裝及維修方便，撤運方便，勞動強度低，一般情況下無需動用吊裝設備。采用電熔連接，施工簡便,安裝費用低，容易實現標準化施工，采用標準化的安裝設備進行規范安裝，安裝過程很容易標準化，很大限度的降低人為因素對安裝質量的影響，從而使管道的安裝質量受控于規程而非人，更能保障安裝質量，降低安裝費用。
⑦鋼骨架的加強作用使孔網鋼帶耐熱聚乙烯復合管的剛性、耐沖擊性及尺寸穩定性明顯優于純塑料管材?？拙W(wǎng)鋼管的結構是機械強度的保證，孔網鋼塑復合管的拉伸、抗彎、抗沖擊指標幾乎零接近于鋼管。
⑧鋼骨架復合在塑料之中，管材內外表面具有相同防腐性能，內壁光滑輸送阻力小，不結垢，節能效果明顯，用于埋地及有腐蝕性環境條件下十分經濟方便。
⑨自示蹤性好，由于鋼骨架的存在，使埋入地下的孔網鋼帶耐熱聚乙烯復合管可以用通常的磁性探測的辦法尋找定位，避免由于其它挖掘工程而造成的破壞。
⑩因?yàn)楣懿谋旧頍嶙柽h(yuǎn)大于鋼管，直埋鋪設管道保溫層厚度可以適當減少。由于鋼骨架塑料復合管兼?zhèn)淞怂芰瞎艿闹亓枯p、防腐、絕緣、不結垢及鋼管的剛性、耐溫性、抗蠕變性等方面的優點，是未來供熱行業85°C以下管網使用的理想管材。
由此可見，供暖用孔網鋼帶耐熱聚乙烯復合管節能環保，耐用性強，是普代現有焊接鋼管的理想管材此種管材已經在很多地市使用多年，安全溫度, 事故率不及千分之一，且具為外力破壞所致新型管材良好的使用效果將為我們城市集中供熱長遠發展帶來強力的支撐。
PERT- II型孔網鋼帶聚乙烯復合管參數
|
外徑 |
壁厚 |
公稱壓力（MPa） |
長度 |
|
50 |
6.0 |
2.0 |
6、 9、 12 |
|
63 |
6.5 |
2.0 |
6、 9、 12 |
|
75 |
7.0 |
2.0 |
6、 9、 12 |
|
90 |
8.0 |
2.0 |
6、 9、 12 |
|
110 |
9.0 |
2.0 |
6、 9、 12 |
|
140 |
9.0 |
1.6 |
6、 9、 12 |
|
160 |
10.0 |
1.6 |
6、 9、 12 |
|
200 |
11.0 |
1.6 |
6、 9、 12 |
|
225 |
11.0 |
1.6 |
6、 9、 12 |
|
250 |
12.0 |
1.6 |
6、 9、 12 |
|
280 |
12.5 |
1.6 |
6、 9、 12 |
|
315 |
13.0 |
1.6 |
6、 9、 12 |
|
355 |
14.0 |
1.6 |
6、 9、 12 |
|
400 |
15.0 |
1.25 |
6、 9、 12 |
